Leçon : Chaîne d'Information du DAE
La chaîne d'information gère le flux des données permettant à l'objet technique de réagir à son environnement ou aux ordres de l'utilisateur. Elle comprend typiquement trois fonctions :
- ACQUÉRIR : Prélever des informations sur l'environnement ou l'état interne de l'objet à l'aide de capteurs ou d'interfaces d'entrée.
- TRAITER : Analyser les informations acquises, exécuter un algorithme, prendre une décision. C'est le rôle du "cerveau" de l'objet, souvent un microcontrôleur ou un processeur.
- COMMUNIQUER : Transmettre des informations à l'utilisateur ou à d'autres systèmes via des effecteurs de communication (écrans, haut-parleurs, LEDs) ou des interfaces de sortie.

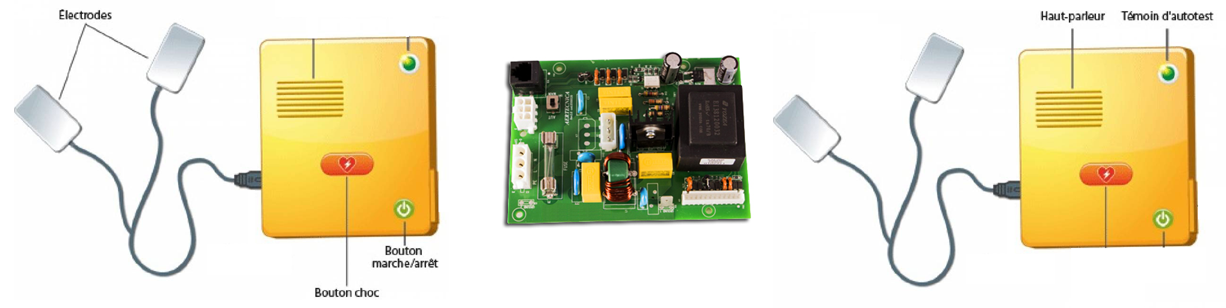

Chaîne d'Information du DAE :
- ACQUÉRIR : Les Électrodes agissent comme des capteurs. Elles captent le signal électrique du cœur (ECG) du patient. Cette information est initialement analogique (une tension qui varie continûment). Des boutons (Marche/Arrêt, Choc) permettent aussi à l'utilisateur d'entrer des ordres.
- TRAITER : Le signal analogique de l'ECG est d'abord amplifié, filtré puis converti en numérique (CAN) pour être compréhensible par le "cerveau". Le Microcontrôleur exécute alors un algorithme qui analyse ce signal numérique pour déterminer si le rythme cardiaque est choquable (FV/TV) ou non. Il prend la décision d'autoriser ou non le choc.
- COMMUNIQUER : Le microcontrôleur envoie des ordres aux effecteurs :
- Au Haut-parleur pour diffuser des instructions vocales (information sonore) ou des bips (métronome RCP).
- Aux Indicateurs Lumineux (LEDs) pour montrer l'état de l'appareil (prêt, en charge, etc.) (information visuelle).
- Potentiellement à un module de communication (WiFi, GSM...) pour envoyer des données aux secours (information numérique transmise par ondes radio).
- Il communique aussi avec la chaîne d'énergie en donnant l'ordre de charger le condensateur ou de déclencher le choc via le commutateur.
Nature de l'Information : L'information peut être analogique (varie continûment, ex: tension, température brute) ou numérique (représentée par des nombres discrets, souvent binaires 0 ou 1, ex: données traitées par un processeur, texte). La conversion Analogique -> Numérique (CAN) et Numérique -> Analogique (CNA) est fréquente dans les systèmes électroniques.
