Leçon : Chaîne d'Énergie du DAE
La chaîne d'énergie décrit le parcours et les transformations de l'énergie nécessaire au fonctionnement d'un objet technique, de la source jusqu'à l'action finale.
Les fonctions principales d'une chaîne d'énergie sont :
- ALIMENTER : Fournir l'énergie nécessaire au système (souvent depuis une source externe ou un réservoir interne).
- DISTRIBUER : Gérer le flux d'énergie, l'autoriser ou l'interrompre (souvent sur ordre de la chaîne d'information). Ex: Interrupteur, relais. Dans le DAE, c'est le commutateur haute tension qui déclenche le choc.
- CONVERTIR : Changer la nature ou les caractéristiques de l'énergie (ex: électrique en mécanique, chimique en électrique, basse tension en haute tension).
- TRANSMETTRE / AGIR : Transporter l'énergie jusqu'à l'effecteur ou réaliser l'action finale sur la matière d'œuvre.
- STOCKER : Emmagasiner de l'énergie pour une utilisation ultérieure (ex: batterie) ou temporairement (ex: condensateur).

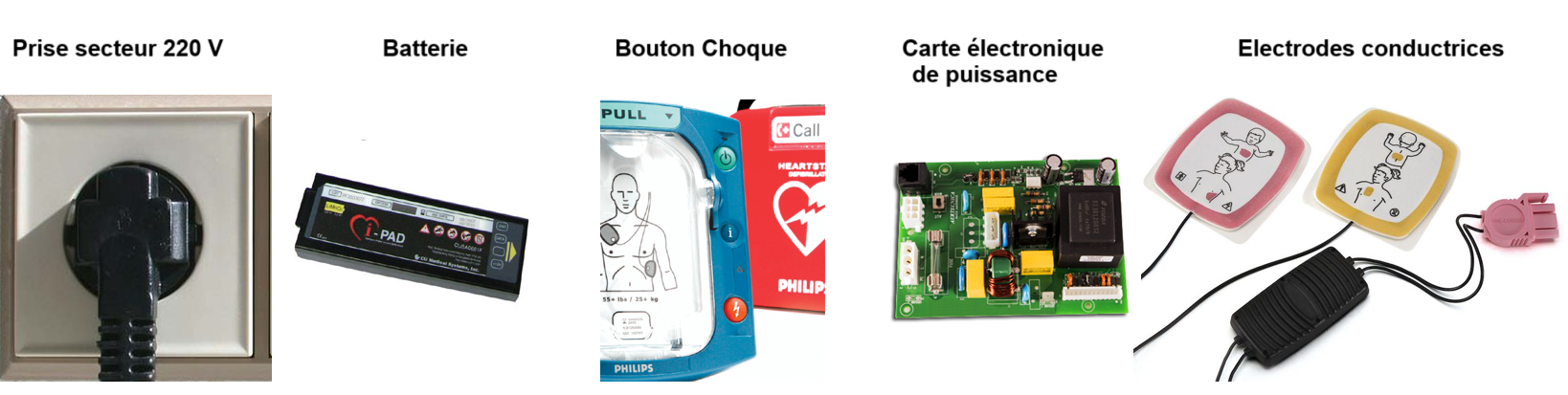

Chaîne d'Énergie du DAE (simplifiée pour le choc) :
- ALIMENTER : La Batterie fournit l'énergie initiale sous forme Chimique puis la convertit en Électrique Basse Tension.
- CONVERTIR : Le Convertisseur DC/DC élève la tension. Entrée: Électrique Basse Tension, Sortie: Électrique Haute Tension.
- STOCKER : Le Condensateur accumule l'énergie Électrique Haute Tension.
- DISTRIBUER / AGIR : Sur ordre, un commutateur libère l'énergie stockée. Les Électrodes transmettent l'Impulsion Électrique au patient. L'effet principal sur le patient est une action sur les cellules cardiaques, avec un dégagement Thermique secondaire.
Formes d'Énergie rencontrées :
- Chimique : Stockée dans la batterie.
- Électrique : Sous différentes tensions (basse sortie batterie, haute dans le condensateur, impulsion du choc).
- Thermique : Effet Joule lors du passage du courant dans le patient (effet secondaire).
- Note : D'autres conversions existent pour l'interface (Électrique -> Sonore, Électrique -> Lumineuse) mais ne font pas partie de la chaîne principale du choc.
